Systemy klimatyzacji i wentylacji (w tym klimatyzacja centralna, wentylacja komercyjna, czysta klimatyzacja itp.) mają podstawowe wymagania dotyczące rurociągów, takie jak płynna transmisja powietrza/medium, odporność na wibracje i redukcja hałasu, odporność na temperaturę i wilgoć, elastyczny montaż i długoterminowa stabilność. Tradycyjne kanały powietrzne (takie jak kanały z blachy stalowej ocynkowanej) charakteryzują się takimi problemami, jak duża sztywność i duży hałas wibracyjny, podczas gdy rury z tworzyw sztucznych są ograniczone odpornością na temperaturę i wytrzymałością. Miechy ze stali nierdzewnej, dzięki swoim unikalnym zaletom materiałowym i konstrukcyjnym, mogą skutecznie dostosować się do złożonych warunków pracy systemów klimatyzacji i wentylacji, stając się idealnym wyborem w celu optymalizacji wydajności rurociągów. Poniżej omówiono konkretne rozwiązania aplikacyjne z wielu wymiarów
Precyzyjne dopasowanie podstawowych zalet wydajnościowych do wymagań systemowych
Środowisko pracy systemów klimatyzacji i wentylacji charakteryzuje się wahaniami temperatury (-10℃ do 80℃), dużą wilgotnością powietrza, częstymi wibracjami urządzeń oraz koniecznością zmniejszenia oporu wiatru i hałasu. Wydajność mieszków ze stali nierdzewnej może dokładnie spełnić te wymagania:
Doskonała odporność na temperaturę i wilgoć: stal nierdzewna 304 może pracować stabilnie w zakresie temperatur od -40 ℃ do 300 ℃, w pełni pokrywając wymagania systemów klimatyzacji dla powietrza nawiewanego (12-18 ℃), powietrza powrotnego (temperatura pokojowa) i systemów wentylacyjnych dla temperatury wywiewu (-10 ℃ do 60 ℃); jednocześnie stal nierdzewna nie wchłania wody ani pleśni i jest odporna na korozję w środowiskach o dużej wilgotności (takich jak piwnice, wentylacja basenów), zapobiegając rdzy rurociągów i rozwojowi bakterii.​
Odporność na wibracje i zdolność redukcji hałasu: Pierścieniowa falista konstrukcja mieszka ma dobrą elastyczną zdolność pochłaniania wstrząsów, co może pochłaniać wibracje generowane przez pracę klimatyzatorów i wentylatorów (częstotliwość drgań 10-100 Hz), zmniejsza przenoszenie wibracji na rurociągi i konstrukcje budowlane oraz redukuje hałas (w porównaniu ze sztywnymi kanałami powietrznymi może zmniejszyć hałas o 5-15 dB); jest szczególnie odpowiedni do miejsc wrażliwych na hałas, takich jak szpitale i laboratoria
Niska odporność na wiatr i stabilność przepływu powietrza: Wewnętrzna ściana mieszka, po gładkiej obróbce (Ra≤1,6μm), ma współczynnik oporu powietrza (λ) tak niski jak 0,02-0,03, czyli znacznie niższy niż lokalny opór tradycyjnych prostokątnych kanałów powietrznych; pierścieniowa konstrukcja przekroju poprzecznego sprawia, że rozkład przepływu powietrza jest bardziej równomierny, pozwala uniknąć prądów wirowych i poprawia efektywność wymiany ciepła w systemach klimatyzacyjnych oraz skuteczność wentylacji systemów wentylacyjnych.
Elastyczność instalacji i możliwość dostosowania przestrzeni: Mieszki można dowolnie zginać (minimalny promień gięcia wynosi 3-5 razy średnica rury) i mogą z łatwością omijać przeszkody, takie jak belki, kolumny i rury, ograniczając użycie kolan, trójników i innych akcesoriów; w przypadku wąskich przestrzeni (takich jak antresole sufitowe, pomieszczenia techniczne) ich elastyczne właściwości mogą uprościć proces instalacji i zmniejszyć trudności konstrukcyjne.​
Zalety wytrzymałości i żywotności: Wytrzymałość na rozciąganie stali nierdzewnej (≥520MPa) jest znacznie wyższa niż rur z tworzyw sztucznych, a odporność na uderzenia jest w stanie wytrzymać nadciśnienie (≤2000Pa) i podciśnienie (≥-500Pa) w kanale powietrznym, spełniając wymagania wysokociśnieniowych systemów zasilania powietrzem; żywotność może sięgać ponad 20 lat, znacznie przekraczając cykl antykorozyjny kanałów powietrznych z blachy stalowej ocynkowanej (8-12 lat).
Typowe scenariusze zastosowań
Miechy ze stali nierdzewnej mogą w szczególności rozwiązywać problemy związane z tradycyjnymi rurociągami w różnych ogniwach systemów klimatyzacji i wentylacji:​
Centralne systemy klimatyzacji
Sekcja łącząca jednostki klimatyzacyjne z kanałami powietrznymi: Na wylocie powietrza z agregatów wody lodowej i central wentylacyjnych mieszki mogą pochłaniać wibracje powstałe podczas pracy urządzenia, unikać hałasu rezonansowego kanałów powietrznych powodowanego przez sztywne połączenia; jednocześnie kompensuj przemieszczenia pomiędzy urządzeniami i kanałami powietrznymi spowodowane błędami montażowymi lub zmianami temperatury

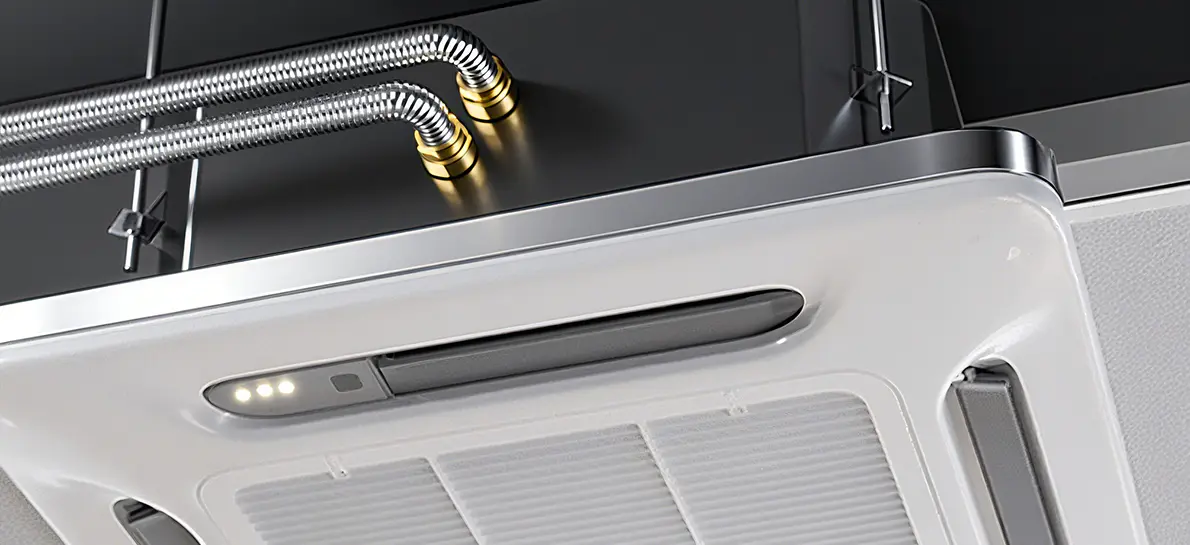

Połączenie pomiędzy klimakonwektorami a rurami odgałęzionymi: Miechy małego kalibru (DN80-DN200) nadają się do kanałów powietrza nawiewanego/powrotnego klimakonwektorów. Elastyczna konstrukcja ogranicza przenoszenie drgań wentylatora, a gładka ścianka wewnętrzna nie gromadzi kurzu, zmniejszając częstotliwość czyszczenia i konserwacji układów klimatyzacyjnych.​
Podłączenie rurociągu czynnika chłodniczego: W rurociągach czynnika chłodniczego (takiego jak R32, R410A) klimatyzatorów typu multi-split mieszki mogą dostosowywać się do zmian temperatury (od -15 ℃ do 60 ℃) podczas cyrkulacji czynnika chłodniczego, a ich odporność na wibracje zapobiega wyciekom czynnika chłodniczego spowodowanym luźnymi połączeniami.​
Systemy wentylacji komercyjnej i przemysłowej
Kuchenne rury wydechowe: Mieszki ze stali nierdzewnej są odporne na korozję wywołaną oparami oleju, a ich podatność na zginanie dopasowuje się do złożonego układu przestrzennego kuchni. Ich odporność na wysoką temperaturę (≤300 ℃) może poradzić sobie z chwilową wysoką temperaturą oparów oleju, co jest bezpieczniejsze niż rury z tworzyw sztucznych.
Wentylacja warsztatów przemysłowych: W zakurzonych i wilgotnych warsztatach (takich jak przetwórstwo żywności, produkcja maszyn) odporność na korozję mieszków może wytrzymać erozję pyłową i rdzę kondensacyjną. Elastyczna konstrukcja ułatwia łączenie otworów wentylacyjnych w różnych obszarach, poprawiając efektywność wentylacji
Systemy oddymiania pożarowego: Miechy ze stali nierdzewnej o wysokiej temperaturze (takiej jak materiał 316) mogą pracować nieprzerwanie w temperaturze 280 ℃ przez ponad 30 minut, spełniając wymagania odporności ogniowej dla odciągów dymu pożarowego, a ich odporność na wibracje gwarantuje, że rury nie spadną w przypadku pożaru.
Czysta klimatyzacja i specjalna wentylacja
Wentylacja w czystych salach operacyjnych szpitala: Miechy z elektrolitycznie polerowanymi ściankami wewnętrznymi (Ra≤0,8μm) nie gromadzą kurzu i są łatwe do dezynfekcji, spełniając standardy czystości GMP, zmniejszając ryzyko rozwoju bakterii i dostosowując się do wysokowydajnego systemu wentylacji filtracyjnej na salach operacyjnych.​
Wyciąg z dygestoriów laboratoryjnych: Miechy umożliwiają podłączenie dygestoriów do głównych kanałów powietrznych. Odporność na korozję chemiczną (materiał 316) jest odporna na erozję powodowaną przez spaliny laboratoryjne (takie jak gazy kwasowo-zasadowe), a elastyczna konstrukcja ułatwia dostosowanie pozycji montażowej dygestoriów.​
Klimatyzacja i wentylacja w centrach danych: W serwerowniach o dużej gęstości mieszki mogą dokładnie łączyć wyloty klimatyzacji i kanały powietrzne szafy, zmniejszać straty zimnego powietrza, a ich odporność na wibracje zmniejsza zakłócenia pracy wentylatorów klimatyzacji w pracy serwera.
III. Kluczowe punkty wyboru i specyfikacje instalacji
1. Wybór naukowy
Materiał i kaliber: stal nierdzewna 304 jest wybierana do zwykłych systemów klimatyzacji i wentylacji; Stal nierdzewna 316 jest wybierana do środowisk wilgotnych i korozyjnych (takich jak kuchnie, laboratoria); kalibry dobierane są w zależności od wymagań dotyczących objętości powietrza od DN50-DN600 (DN100-DN300 jest powszechnie stosowane do celów cywilnych, DN300-DN600 do celów przemysłowych).​
Wartość znamionowa ciśnienia i temperatury: Wybierz odpowiednią wartość ciśnienia zgodnie z ciśnieniem powietrza w systemie (wartość znamionowa 1000 Pa jest wybierana dla konwencjonalnych systemów kanałów powietrznych, wartość znamionowa 2000 Pa dla wysokociśnieniowych systemów zasilania powietrzem); specjalne mieszki o odporności temperaturowej ≥280 ℃ są wymagane w scenariuszach o wysokiej temperaturze (takich jak odprowadzanie dymu z pożaru).​
Metoda połączenia: Połączenie kołnierzowe służy do łączenia z interfejsami urządzeń (wyposażonych w gumowe uszczelki poprawiające szczelność i amortyzację); złącze zaciskowe można zastosować do łączenia odcinków kanału powietrznego (łatwy demontaż i czyszczenie); połączenie spawane jest zalecane w przypadku czystych systemów (w celu ograniczenia miejsc wycieków).​
Długość i wysokość kompensacji: Długość należy określić w oparciu o odległość montażową i wymagania dotyczące przemieszczenia wibracji, zachowując margines rozszerzalności wynoszący 5–10%, aby mieć pewność, że mieszek będzie mógł swobodnie rozszerzać się i kurczyć podczas wibracji lub zmian temperatury, unikając nadmiernego rozciągania.​
2. Specyfikacje instalacji
Czyszczenie i przygotowanie wstępne: Przed montażem należy usunąć plamy oleju i zanieczyszczenia z mieszka. Czyste systemy należy oczyścić czystą wodą i wysuszyć; w przypadku systemów wentylacyjnych związanych z żywnością i medycyną należy wybrać mieszki bezolejowe, aby uniknąć zanieczyszczenia powietrza
Gięcie i mocowanie: Podczas gięcia należy kontrolować promień gięcia ≥ wartości określonej przez produkt (np. promień gięcia mieszka DN200 ≥600 mm) i unikać ostrych zagięć lub skrętów; na odcinku prostym ustawić podpory ślizgowe co 3-5 metrów (umożliwiając ruch osiowy) oraz dodać podpory amortyzujące w pobliżu źródeł drgań, aby zmniejszyć drgania rurociągu.​
Środki uszczelniające i redukujące hałas: W przypadku stosowania połączenia kołnierzowego równomiernie dokręcić śruby, aby upewnić się, że uszczelka jest całkowicie dopasowana; pomiędzy urządzeniami wibracyjnymi, takimi jak wentylatory i klimatyzatory, a miechami, można dodać gumowe amortyzatory, aby jeszcze bardziej poprawić efekt redukcji hałasu.
Testowanie i odbiór: Po instalacji przeprowadzić próbę ciśnieniową powietrza (ciśnienie próbne systemów nadciśnieniowych jest 1,2 razy większe od ciśnienia projektowego, a ciśnienie utrzymuje się przez 1 godzinę bez wycieków); podczas pracy wykryj wartość hałasu (która powinna spełniać standardy hałasu danego miejsca, np. szpitali ≤40dB).
Korzyści z aplikacji
Popraw komfort systemu: Odporność na wibracje i właściwości redukcji hałasu sprawiają, że systemy klimatyzacji i wentylacji działają ciszej, szczególnie w rezydencjach, hotelach i innych miejscach, co może znacznie poprawić komfort życia; Konstrukcja o niskim oporze wiatru redukuje hałas przepływu powietrza, unikając „wycia wiatru” charakterystycznego dla tradycyjnych kanałów powietrznych
Zmniejsz koszty konserwacji: stal nierdzewna jest odporna na korozję i wilgoć, co zmniejsza częstotliwość wymiany z powodu rdzy i pleśni rurociągu, a roczne koszty konserwacji można zmniejszyć o 30% -50%; na gładkiej ścianie wewnętrznej niełatwo gromadzi się kurz, a cykl czyszczenia wydłuża się do 1-2 lat (tradycyjne kanały wentylacyjne trwają 3-6 miesięcy).​
Zwiększ bezpieczeństwo systemu: W systemach oddymiania pożaru miech odporny na wysoką temperaturę może zapewnić gładkość kanałów oddymiania w przypadku pożaru; odporność na uderzenia zapobiega uszkodzeniom kanałów powietrznych na skutek wibracji i kolizji, zmniejszając ryzyko wycieku powietrza
Popraw wydajność instalacji: Elastyczna konstrukcja zmniejsza użycie akcesoriów oraz cięcie i obróbkę na miejscu, skracając czas instalacji o 20% -40%, co jest szczególnie przydatne w przypadku transformacji systemów klimatyzacji i wentylacji w starych budynkach, zmniejszając uszkodzenia oryginalnej konstrukcji.
Podsumowanie
Dzięki optymalizacji materiału i konstrukcji mieszki ze stali nierdzewnej osiągają wszechstronne działanie „niski poziom hałasu i wysoką wydajność, odporność na korozję i trwałość oraz elastyczne dopasowanie” w systemach klimatyzacji i wentylacji. Niezależnie od tego, czy jest to komfortowa klimatyzacja w budynkach cywilnych, czy specjalna wentylacja w obiektach przemysłowych, mogą zapewnić niezawodne rozwiązania rurociągowe, kładąc solidny fundament pod stabilną pracę i poprawę wydajności systemu.​
