W systemach przesyłowych gazu bezpieczeństwo, szczelność i stabilność rurociągów są bezpośrednio związane z normalną pracą systemu i bezpieczeństwem personelu. Niezależnie od tego, czy są to gazy przemysłowe (takie jak tlen, azot, wodór), gazy opałowe (gaz ziemny, gaz płynny), czy też gazy specjalne (takie jak gazy korozyjne, gazy o wysokiej czystości), wymagania stawiane rurociągom przesyłowym są niezwykle rygorystyczne. Mieszki ze stali nierdzewnej, dzięki swoim unikalnym zaletom materiałowym i konstrukcyjnym, mogą skutecznie rozwiązywać problemy, takie jak wycieki, korozja i wibracje, z którymi borykają się tradycyjne rurociągi w transporcie gazu, co czyni je idealnym wyborem dla systemów gazowych. Poniżej omówiono konkretne rozwiązania z wielu wymiarów
Precyzyjne dopasowanie podstawowych zalet wydajnościowych do wymagań systemu gazowego
Podstawowe wymagania stawiane instalacjom gazowym dla rurociągów to absolutne uszczelnienie, odporność na korozję gazową, odporność na wibracje i uderzenia, zdolność dostosowania się do wahań ciśnienia i kontrola czystości. Poniższe właściwości stali nierdzewnej doskonale spełniają te wymagania:
Ekstremalna skuteczność uszczelniania: Dzięki zastosowaniu integralnie uformowanych stali 304, 316 i innych materiałów ze stali nierdzewnej, mieszki i końcówki łączące (takie jak gwinty, kołnierze) zapewniają ścisłą współpracę dzięki precyzyjnej obróbce, która może zapewnić twarde uszczelnienie metal-metal lub być dopasowane do specjalnych uszczelek (takich jak uszczelki miedziane, uszczelki PTFE), aby zapewnić zerowy wyciek gazu. W przypadku wysokociśnieniowych instalacji gazowych (o ciśnieniu roboczym do 10 MPa i więcej) jego szczelność jest odległa od węży gumowych czy zwykłych rurociągów metalowych, a stopień wycieku można kontrolować poniżej 1×10¹⁰ Pa·m3/s.​
Doskonała odporność na korozję gazową: stal nierdzewna 304 może wytrzymać długoterminową erozję powodowaną przez suche gazy (takie jak tlen, azot) i niekorozyjne gazy paliwowe; Stal nierdzewna 316, ze względu na zawartość molibdenu, jest odporna na korozję powodowaną przez gazy paliwowe zawierające siarkę, gazowy chlor, fluorowodór i inne gazy korozyjne, zapobiegając tworzeniu się dziur lub zrzucaniu zanieczyszczeń na wewnętrznej ścianie rurociągu spowodowanych erozją, zapewniając w ten sposób czystość przesyłu gazu.
Odporność na wibracje i zmiany ciśnienia: Pierścieniowa falista struktura mieszka ma dobrą elastyczność, która może pochłaniać wibracje i impulsy ciśnienia generowane przez pracę sprężarki oraz otwieranie/zamykanie zaworów w układzie gazowym, zmniejsza koncentrację naprężeń na stykach rurociągów i zmniejsza ryzyko luźnych wycieków spowodowanych sztywnymi połączeniami. Szczególnie nadaje się do łączenia części pomiędzy sprężarkami gazu, zbiornikami magazynowymi i rurociągami
Możliwość dostosowania czystości: Po elektrolitycznym polerowaniu wewnętrznej ściany chropowatość powierzchni Ra może wynosić zaledwie 0,8 μm lub mniej, co nie jest łatwe do adsorbowania zanieczyszczeń lub wilgoci w gazie i żadne cząstki nie spadają. Spełnia wymagania dotyczące przesyłu gazów o wysokiej czystości (takich jak azot o ultrawysokiej czystości stosowany w przemyśle elektronicznym, gazy specjalne stosowane w produkcji półprzewodników) i pozwala uniknąć zanieczyszczeń gazowych wpływających na jakość produkcji.​
Szerokie możliwości dostosowania temperatury i ciśnienia: może pracować stabilnie w zakresie temperatur od -200 ℃ do 450 ℃, dostosowując się do przenoszenia parowania niskotemperaturowych gazów skroplonych (takich jak ciekły azot, ciekły tlen) i systemów gazowych o wysokiej temperaturze; ciśnienie robocze obejmuje zakres od podciśnienia do 30 MPa, co może nie tylko zaspokoić potrzeby niskociśnieniowych rurociągów gazu paliwowego (poniżej 0,1 MPa), ale także znaleźć zastosowanie w wysokociśnieniowych przemysłowych systemach przesyłu gazu.
Typowe scenariusze zastosowań
Miechy ze stali nierdzewnej mogą w szczególności rozwiązywać problemy z przekładnią w różnych typach systemów gazowych:
Przemysłowe systemy przesyłu gazu
Stosowany do łączenia rurociągów gazów obojętnych, takich jak tlen, azot i argon, szczególnie w warsztatach spawalniczych i obszarach obróbki metali. Odporność mieszków na wibracje może zmniejszyć ryzyko wycieku na połączeniu butli z tlenem i rurociągami
W układach przesyłu wodoru stal nierdzewna 316 pozwala uniknąć kruchości wodorowej, a dzięki specjalnej strukturze uszczelniającej może zapobiegać zagrożeniu wybuchem spowodowanym wyciekiem wodoru.
Do przesyłania korozyjnych gazów przemysłowych (takich jak chlor gazowy, dwutlenek siarki) mieszki ze stali nierdzewnej 316L są wybierane tak, aby były odporne na korozję rurociągu przez gazy i zapewniały długoterminową bezpieczną pracę systemu.​
Systemy zasilania gazem

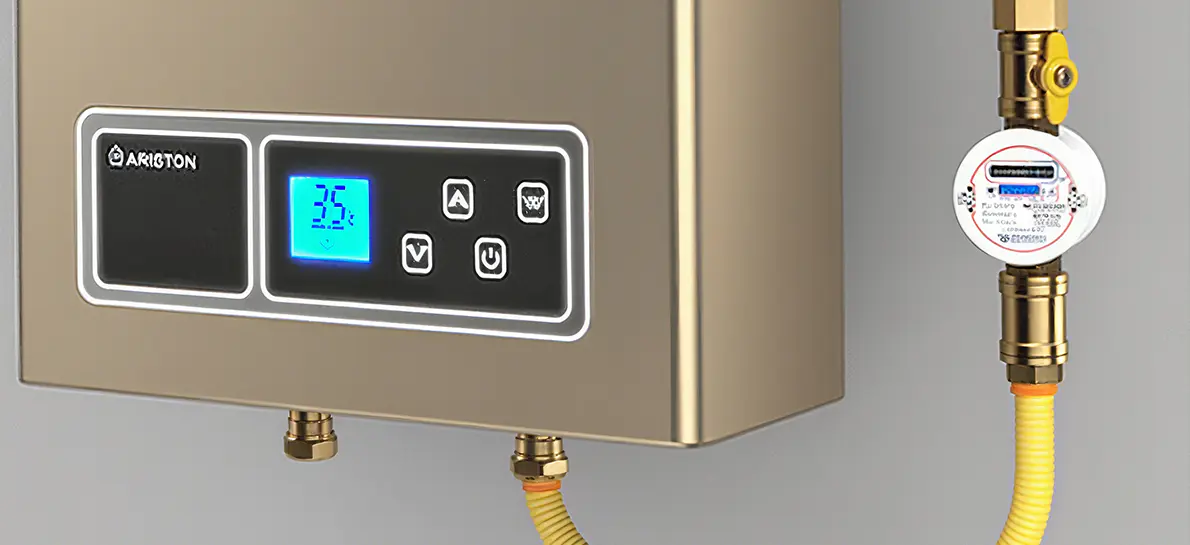

Do wewnętrznych i zewnętrznych połączeń rurociągów miejskiego gazu ziemnego i skroplonego gazu ziemnego stosuje się mieszki pomiędzy gazomierzami, zaworami i głównymi rurociągami. Ich elastyczna kompensacja może zmniejszyć wycieki na styku spowodowane przemieszczeniem rurociągu na skutek osiadania budynku lub zmian temperatury
W przypadku odgałęzień gazowych w kuchniach komercyjnych i piecach przemysłowych odporność temperaturowa mieszków może dostosować się do środowiska o wysokiej temperaturze w pobliżu pieców, a ich działanie zapobiegające starzeniu zapobiega pękaniu i wyciekom węży gumowych w wyniku długotrwałego użytkowania.
Systemy gazów specjalnych i gazów o wysokiej czystości
Do przesyłu gazów o wysokiej czystości (takich jak amoniak, silan) o ultrawysokiej czystości w przemyśle półprzewodników i fotowoltaice, mieszki z elektrolitycznie polerowanymi ściankami wewnętrznymi mogą zmniejszyć zanieczyszczenie kontaktowe między gazami a rurociągami, zapewniając czystość gazu (osiągającą 99,9999% lub więcej);​
W przypadku gazociągów laboratoryjnych (takich jak gazy nośne do chromatografów gazowych, gazy specjalne do analiz spektralnych) niska adsorpcja mieszka zapewnia stabilność składników gazu i poprawia dokładność danych doświadczalnych.​
Podłączenie urządzeń do magazynowania i przetwarzania gazu
Do połączeń między zbiornikami magazynującymi gaz, butlami i parownikami, zaworami redukującymi ciśnienie, mieszki mogą pochłaniać wibracje podczas pracy sprzętu i chronić szczelność interfejsów zaworów;​
W przypadku połączenia pomiędzy rurą wylotową cieczy o niskiej temperaturze (takiej jak ciekły azot, ciekły argon) zbiornikami magazynującymi a odparowalnikami, mieszki mogą dostosowywać się do zmian temperatury od niskiej do normalnej temperatury, unikając pęknięć rurociągów na skutek rozszerzalności i kurczenia się cieplną.
Kluczowe punkty wyboru i specyfikacje instalacji
1. Wybór naukowy
Wybór materiału: Określ materiał na podstawie właściwości gazu - do gazów obojętnych i gazów paliwowych wybierana jest stal nierdzewna 304; Stal nierdzewna 316/316L jest wybierana do gazów korozyjnych i gazów paliwowych w środowisku wody morskiej; W instalacjach gazowych o wysokiej czystości wymagana jest niskowęglowa stal nierdzewna (taka jak 316L) z polerowanymi elektrolitycznie ściankami wewnętrznymi.​
Kaliber i ciśnienie znamionowe: Wybierz kalibry DN6-DN200 w zależności od przepływu gazu. Ciśnienie robocze musi odpowiadać ciśnieniu projektowemu systemu (na przykład w przypadku systemów gazowych zwykle wybiera się wartość 1,6 MPa, a dla przemysłowych gazów wysokociśnieniowych wybiera się wartość 6,4 MPa lub wyższą).​
Metoda połączenia: Połączenie gwintowe (z uszczelniaczem przeznaczonym do gazu) jest powszechnie stosowane w instalacjach gazowych; połączenie kołnierzowe (z uszczelką typu O-ring) stosowane jest najczęściej w przemysłowych instalacjach gazowych; Złącza uszczelnienia czołowego magnetowidu są wybierane do systemów gazowych o wysokiej czystości, aby zapewnić zerowy wyciek i czystość
Długość i wielkość kompensacji: Określ długość zgodnie z wymaganiami dotyczącymi przemieszczenia rurociągu i zachowaj naddatek na kompensację osiową lub boczną (zwykle wielkość kompensacji nie przekracza 10% efektywnej długości mieszka), aby uniknąć wpływu na uszczelkę z powodu nadmiernego rozciągania lub ściskania.
2. Specyfikacje instalacji
Ochrona przeciwpożarowa i czyszczenie: Przed instalacją instalacji gazowej należy upewnić się, że w rurociągu nie ma zanieczyszczeń, aby uniknąć iskier podczas instalacji; przed montażem instalacji gazowej o wysokiej czystości należy oczyścić wewnętrzną ściankę mieszka etanolem absolutnym, aby usunąć plamy i cząstki oleju.​
Gięcie i mocowanie: Podczas montażu promień gięcia nie powinien być mniejszy niż wartość określona przez produkt (zwykle 5-8-krotność średnicy rury), a wymuszone skręcanie jest zabronione; Wsporniki stałe umieszcza się na odcinku prostym co 1,5-2 metry, a na obu końcach odcinka zginanego dodaje się wsporniki prowadzące, aby zapobiec odkształceniom pod ciężarem własnym rurociągu.​
Zabezpieczenie powierzchni uszczelniających: Przed podłączeniem sprawdzić płaskość powierzchni kołnierzy i złączy gwintowanych oraz usunąć zadziory i zarysowania; zastosować uszczelniacz odpowiedni dla gazu podczas połączenia gwintowego (np. taśmę uszczelniającą PTFE dla gazu) i wybrać uszczelki kompatybilne z gazem dla połączenia kołnierzowego (np. olejoodporne uszczelki gumowe dla gazu, uszczelki PTFE dla gazów korozyjnych).​
Wykrywanie nieszczelności: Po montażu należy przeprowadzić próbę szczelności – interfejsy polewa się wodą mydlaną w celu wykrywania pęcherzyków w instalacjach gazowych; spektrometry masowe z helem są stosowane w instalacjach gazu przemysłowego i instalacjach gazu o wysokiej czystości, aby zapewnić, że współczynnik wycieku spełnia wymagania systemowe (takie jak stopień wycieku systemów gazu o wysokiej czystości ≤1×10⁻¹¹ Pa·m3/s).​
Korzyści z aplikacji
Popraw bezpieczeństwo systemu: W porównaniu z tradycyjnymi rurami ze stali ocynkowanej lub wężami gumowymi ryzyko wycieku mieszków ze stali nierdzewnej jest zmniejszone o ponad 95%, szczególnie w instalacjach gazowych z gazami łatwopalnymi i wybuchowymi, takimi jak gaz opałowy i wodór, co może znacznie zmniejszyć potencjalne wypadki związane z bezpieczeństwem.
Wydłużona żywotność: Materiały ze stali nierdzewnej są odporne na starzenie i korozję, a ich żywotność przekracza 20 lat, znacznie przekraczając żywotność węży gumowych (1-3 lata) i zwykłych rur stalowych (8-10 lat), co zmniejsza częstotliwość wymiany i koszty konserwacji.
Zapewnij czystość i jakość gazu: w systemach gazowych o wysokiej czystości można uniknąć złomowania produktu spowodowanego zanieczyszczeniem rurociągu (takim jak defekty w chipach półprzewodnikowych spowodowane przez zanieczyszczone gazy) i zmniejszyć straty produkcyjne.
Dostosuj się do złożonych warunków pracy: Elastyczna zdolność kompensacji eliminuje wpływ osiadania budynków, wibracji sprzętu i zmian temperatury na rurociągi, ogranicza konserwację związaną z przestojami spowodowanymi uszkodzeniem rurociągu i poprawia stabilność działania systemu.
Podsumowanie
Dzięki dostosowaniu materiału, optymalizacji strukturalnej i precyzyjnej obróbce mieszki ze stali nierdzewnej zapewniają wszechstronne działanie w zakresie „bezpiecznego uszczelnienia, odporności na korozję i trwałości oraz czystej transmisji” w instalacjach gazowych. Niezależnie od tego, czy są to konwencjonalne gazy przemysłowe, gazy paliwowe do użytku cywilnego, czy też specjalne systemy gazowe o dużym zapotrzebowaniu, mogą zapewnić niezawodne rozwiązania przesyłowe, zapewniając solidną gwarancję bezpiecznej i stabilnej pracy systemów gazowych.
