Systemy grzewcze (w tym ciepłownictwo cywilne, ciepłownictwo przemysłowe, ciepłownictwo wykorzystujące nową energię itp.) mają podstawowe wymagania dotyczące rurociągów, takie jak odporność na wysoką temperaturę, odporność na zmęczenie cieplne, niezawodne uszczelnienie, zdolność dostosowania do rozszerzalności i kurczenia się cieplną oraz kompatybilność ze średnimi czynnikami. Tradycyjne rury metalowe (takie jak rury ze stali ocynkowanej) są podatne na pękanie w wyniku naprężeń termicznych, podczas gdy dla rur z tworzyw sztucznych ograniczona jest górna granica temperatury. Jednakże mieszki ze stali nierdzewnej, dzięki unikalnemu materiałowi i konstrukcji, mogą skutecznie rozwiązać te problemy i stać się idealnym rozwiązaniem rurociągów dla systemów grzewczych. Poniżej omówiono konkretne rozwiązania aplikacyjne z wielu wymiarów
Dogłębne dostosowanie głównych zalet wydajności do wymagań systemu grzewczego
Środowisko pracy systemów grzewczych charakteryzuje się dużymi wahaniami temperatury (-10℃ do 300℃), różnorodnością mediów (gorąca woda, para, olej przewodzący ciepło itp.) oraz występowaniem naprężeń termicznych i wibracji. Wydajność mieszków ze stali nierdzewnej może dokładnie spełnić te wymagania:
Doskonała odporność na wysokie temperatury i stabilność termiczna: stal nierdzewna 304 może wytrzymać środowiska średniotemperaturowe poniżej 200 ℃ (takie jak ogrzewanie ciepłej wody użytkowej), stal nierdzewna 316 może dostosować się do scenariuszy wysokotemperaturowych 200-400 ℃ (takich jak przemysłowe rurociągi parowe), a gatunki specjalne (takie jak 310S) mogą nawet pracować stabilnie w systemach grzewczych z otwartym ogniem powyżej 600 ℃. Materiał nie starzeje się ani nie traci wytrzymałości pod wpływem długotrwałych wysokich temperatur
Odporność na zmęczenie cieplne i zdolność kompensacji rozszerzalności: Pierścieniowa falista struktura mieszka zapewnia dobrą rozciągliwość osiową. Podczas cyklu rozruchu (wzrost temperatury) i wyłączenia (spadek temperatury) systemu grzewczego może absorbować zmianę długości rurociągu spowodowaną rozszerzalnością i kurczeniem cieplnym (wielkość kompensacji może sięgać 5%-10% własnej długości), redukując obluzowanie powierzchni styku lub pękanie rurociągu spowodowane sztywnymi połączeniami. Szczególnie nadaje się do łączenia kotłów, wymienników ciepła i innych urządzeń z głównymi rurociągami
Średnia kompatybilność i odporność na korozję: Ma tolerancję na typowe media grzewcze, takie jak gorąca woda, para i olej przewodzący ciepło. Stal nierdzewna 304 jest odporna na osadzanie się jonów wapnia i magnezu w wodzie i korozji tlenowej. Stal nierdzewna 316 jest odporna na erozję powodowaną przez parę zawierającą siarkę i słabo kwaśne media przewodzące ciepło, zapobiegając wyciekom medium spowodowanym korozją i perforacją wewnętrznej ściany rurociągu.
Niezawodność uszczelnienia i zdolność wytrzymywania ciśnienia: Dzięki precyzyjnie obrobionemu kołnierzowi, gwintowi i innym konstrukcjom połączeń, w połączeniu z uszczelkami odpornymi na wysokie temperatury (takimi jak uszczelki grafitowe, uszczelki pokryte metalem), można osiągnąć zerowe uszczelnienie w wysokich temperaturach przez długi czas. Ciśnienie robocze może sięgać 1,6-10 MPa, spełniając wymagania ciśnieniowe niskociśnieniowych instalacji grzewczych (poniżej 0,6 MPa) i wysokociśnieniowych przemysłowych systemów parowych (powyżej 4,0 MPa).​
Efektywność przewodzenia ciepła i oszczędność energii: Przewodność cieplna stali nierdzewnej (około 16-21 W/(m·K)) jest wyższa niż rur z tworzyw sztucznych, a pierścieniowa struktura mieszka może zwiększyć powierzchnię styku medium z rurociągiem, przyspieszając przenoszenie ciepła. Jednocześnie zewnętrzną ścianę rurociągu można wygodnie wyposażyć w warstwę izolacyjną, aby zmniejszyć straty ciepła i poprawić energooszczędność systemu.​
Typowe scenariusze zastosowań
Mieszki ze stali nierdzewnej mogą w szczególności rozwiązać problemy związane z tradycyjnymi rurociągami w różnych typach systemów grzewczych:
Systemy ogrzewania cywilnego i ciepłej wody
Łączenie odgałęzień pomiędzy grzejnikami a rurami głównymi: Dzięki elastyczności mieszków można z łatwością ominąć przeszkody takie jak ściany i meble, ograniczając konieczność stosowania kolanek i zmniejszając opory przepływu wody; jednocześnie amortyzują rozszerzanie się i kurczenie rurociągu w sezonach grzewczych i nieogrzewających, aby uniknąć wycieków na styku

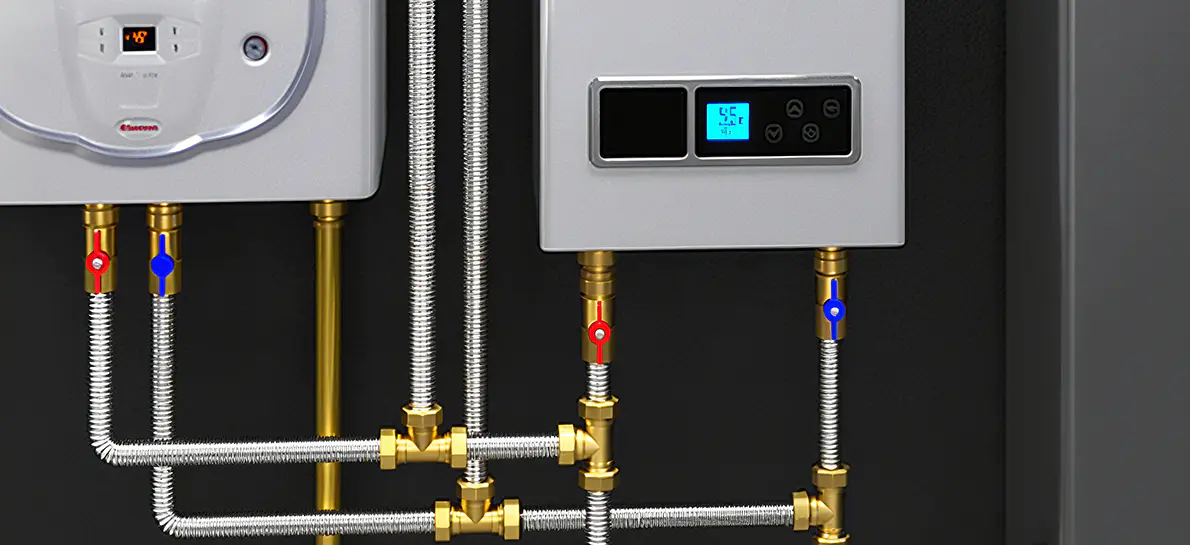

Połączenie pomiędzy kotłami wiszącymi a rurociągami ciepłej wody: Wytrzymują temperaturę ciepłej wody wynoszącą 80-95℃ podczas pracy kotłów wiszących, są odporne na zmęczenie cieplne spowodowane częstym uruchamianiem i wyłączaniem oraz są trwalsze niż węże gumowe (łatwe do starzenia) i rury miedziane (duża sztywność), a żywotność przekracza 15 lat.
Podłączenie rozdzielaczy w niskotemperaturowym ogrzewaniu promiennikowym podłogowym (wodne ogrzewanie podłogowe): Mieszki małokalibrowe (DN15-DN25) można dostosować do wielogałęziowego układu rur ogrzewania podłogowego, zmniejszając opory przepływu wody i poprawiając równomierność odprowadzania ciepła.​
Przemysłowe systemy grzewcze
Połączenie między kotłami a rurociągami parowymi: Na wylocie kotłów opalanych węglem/gazem mieszek może absorbować znaczną rozszerzalność cieplną podczas rozruchu kotła, chronić zawory i interfejsy rurociągów oraz zapobiegać wyciekom pary (temperatura pary wynosi zwykle 150-300 ℃, ciśnienie 1,0-4,0 MPa).​
Systemy ogrzewania olejowego przewodzącego ciepło: Stosowane do łączenia pieców olejowych przewodzących ciepło z reaktorami, suszarniami i innym sprzętem. Stal nierdzewna 316 wytrzymuje długotrwałą erozję oleju przewodzącego ciepło (temperatura 200-300℃), a jej odporność na wibracje (generowane przez pracę pompy) zapobiega poluzowaniu się połączeń rurociągów.​
Połączenie rurociągowe elektrycznych urządzeń grzewczych: takie jak rurociągi wlotowe i wylotowe elektrycznych reaktorów grzewczych, mieszki mogą dostosować się do lokalnej wysokiej temperatury elektrycznych elementów grzejnych i nie występuje problem emisji zapachów z rur z tworzyw sztucznych.
Nowe energetyczne systemy grzewcze
Rurociągi cyrkulacyjne systemów gromadzenia energii słonecznej: Łączące kolektory słoneczne i zbiorniki ciepłej wody, stal nierdzewna 304 jest odporna na wysokie temperatury (70-100 ℃) pod wpływem bezpośredniego światła słonecznego i korozji deszczowej, a elastyczna konstrukcja dostosowuje się do niewielkiego przemieszczenia kolektorów ze względu na kąty montażu.
Rurociągi z obiegiem wody w powietrznych pompach ciepła: W zakresie wahań temperatury od -10 ℃ do 55 ℃ mieszek może kompensować rozszerzanie i kurczenie się rurociągów spowodowane zmianami temperatury otoczenia, unikając kruchości w niskiej temperaturze lub odkształcenia rur z tworzyw sztucznych w wysokiej temperaturze.​
Specjalne scenariusze ogrzewania
Rurociągi do dezynfekcji parą w przemyśle spożywczym: Wewnętrzna ściana mieszka ze stali nierdzewnej jest gładka i łatwa do czyszczenia, spełnia standardy higieny żywności (takie jak certyfikat 3A), wytrzymuje dezynfekcję parą w wysokiej temperaturze 121 ℃ i nie stwarza ryzyka zanieczyszczenia rdzą.​
Podłączenie rurociągów laboratoryjnych urządzeń grzewczych (takich jak łaźnie olejowe, zbiorniki o stałej temperaturze): Miechy małego kalibru (DN6-DN15) można dokładnie dostosować do precyzyjnego sprzętu, a ich odporność na wibracje zapewnia stabilną transmisję medium podczas eksperymentów.
Kluczowe punkty wyboru i specyfikacje instalacji
1. Wybór naukowy
Dopasowanie materiału: stal nierdzewna 304 jest wybierana do systemów średniotemperaturowych (≤200 ℃); Stal nierdzewna 316 jest wybierana do systemów wysokotemperaturowych (200-400 ℃) lub mediów korozyjnych (takich jak para zawierająca siarkę); Stal nierdzewna 310S jest wybierana do systemów o bardzo wysokiej temperaturze (> 400 ℃).
Kaliber i ciśnienie znamionowe: Wybierz kalibry DN10-DN300 w zależności od natężenia przepływu czynnika grzewczego (DN15-DN50 jest powszechnie stosowane do celów cywilnych, DN50-DN200 do celów przemysłowych); ciśnienie robocze musi wynosić ≥1,25 ciśnienia projektowego systemu (na przykład, jeśli ciśnienie projektowe systemu parowego wynosi 1,6 MPa, należy wybrać mieszek o wartości znamionowej ≥2,0 MPa).​
Metoda połączenia: Połączenie gwintowe (z taśmą surowcową odporną na wysokie temperatury) jest powszechnie stosowane w instalacjach cywilnych; połączenie kołnierzowe (z uszczelkami metalowymi) stosowane jest najczęściej w instalacjach przemysłowych; złącza tulejowe można wybrać do precyzyjnego łączenia sprzętu (w celu zapewnienia możliwości czyszczenia bez martwych narożników).​
Wartość kompensacji wydłużenia: Obliczyć wielkość wydłużenia cieplnego zgodnie z długością rurociągu i różnicą temperatur (wzór: ΔL=α×L×ΔT, gdzie α jest współczynnikiem rozszerzalności liniowej stali nierdzewnej), upewniając się, że wielkość kompensacji mieszka jest ≥ wartości obliczonej, aby uniknąć nadmiernego rozciągania lub ściskania.​
2. Specyfikacje instalacji
Przygotowanie wstępne i czyszczenie: Przed montażem należy usunąć kamień tlenkowy i plamy oleju z rurociągu. Układy wysokotemperaturowe wymagają odtłuszczenia (np. czyszczenie trichloroetylenem); w przypadku łączenia ze sprzętem spożywczym i farmaceutycznym należy dobrać mieszki z polerowanymi elektrolitycznie ściankami wewnętrznymi, aby uniknąć rozwoju drobnoustrojów.​
Gięcie i mocowanie: Promień gięcia jest ≥ promienia określonego przez produkt (zwykle 6-10-krotność średnicy rury). Zabrania się stosowania nadmiernej siły podczas gięcia na zimno, aby spowodować odkształcenie pofałdowania; Na odcinku prostym co 2-3 metry ustawia się podpory przesuwne (umożliwiające rozszerzanie osiowe), a na obu końcach odcinka kompensacyjnego ustawia się podpory stałe w celu ograniczenia przemieszczeń bocznych.​
Uszczelnienie i izolacja: W przypadku połączenia kołnierzowego dokręcić śruby równomiernie (krok po przekątnej), aby uniknąć uszkodzenia uszczelnienia spowodowanego mimośrodowym obciążeniem; Rurociągi wysokotemperaturowe należy owinąć warstwami izolacyjnymi (takimi jak wełna mineralna, krzemian glinu) na zewnątrz mieszka, ale należy zachować przestrzeń na rozszerzalność, aby warstwa izolacyjna nie utrudniała kompensacji mieszka.
Próba działania i testowanie: Po instalacji należy przeprowadzić próbę ciśnieniową wody (ciśnienie próbne jest 1,5 razy większe od ciśnienia roboczego, a ciśnienie utrzymuje się przez 30 minut bez wycieków); W systemach wysokotemperaturowych należy przeprowadzać rozruch na gorąco, aby monitorować, czy mieszek rozszerza się i kurczy płynnie oraz czy na złączu występują wycieki.​
Korzyści z aplikacji
Wydłużenie żywotności systemu: Odporność mieszków ze stali nierdzewnej na zmęczenie cieplne może wydłużyć cykl bezproblemowej pracy systemu grzewczego do ponad 10 lat, znacznie przekraczając okres w przypadku rur ze stali ocynkowanej (5–8 lat) i rur z tworzyw sztucznych (3–5 lat), redukując koszty wymiany.
Zmniejsz koszty konserwacji: Odporność na korozję i odporność na wysoką temperaturę zmniejszają konserwację związaną z przestojami spowodowanymi korozją i pęknięciem rurociągu, a roczne koszty konserwacji można zmniejszyć o 40% -60%; szczególnie w przemysłowych systemach grzewczych można uniknąć strat produkcyjnych spowodowanych wyciekiem medium.​
Poprawa bezpieczeństwa operacyjnego: Uszczelnienie zapobiegające wyciekom i konstrukcja chroniąca przed naprężeniami termicznymi zmniejszają ryzyko oparzeń i pożarów spowodowanych wyciekiem mediów o wysokiej temperaturze (takich jak para i olej przewodzący ciepło) oraz mogą zmniejszyć straty majątkowe spowodowane wyciekiem wody w gospodarstwach domowych w instalacjach grzewczych.
Zwiększona zdolność adaptacji systemu: Elastyczna zdolność kompensacji sprawia, że instalacja rurociągu nie jest ograniczona konstrukcjami budynku (takimi jak ściany i podłogi), szczególnie nadaje się do transformacji systemów grzewczych w starych budynkach, redukując wykopy pod ścianami i uszkodzenia konstrukcyjne.​
Podsumowanie
Dzięki podwójnym zaletom materiału i konstrukcji mieszki ze stali nierdzewnej zapewniają wszechstronne działanie w zakresie „odporności na wysoką temperaturę, zabezpieczenia przed rozszerzaniem, stabilnego uszczelnienia i długiej żywotności” w systemach grzewczych. Niezależnie od tego, czy chodzi o wymagania dotyczące komfortu w ciepłownictwie cywilnym, czy o trudne warunki pracy w ciepłownictwie przemysłowym, mogą zapewnić niezawodne rozwiązania w zakresie rurociągów, kładąc solidny fundament pod wydajną i bezpieczną eksploatację systemów grzewczych.​
