Szybka odpowiedź: jak określić prawidłowy rozmiar złącza gazowego
Właściwy rozmiar dla A Elastyczne złącze gazowe ze stali nierdzewnej jest ustalana na podstawie króćca wlotowego urządzenia i króćca wylotowego na zaworze odcinającym gaz, a nie wielkości odgałęzienia przewodu gazowego zasilającego pomieszczenie. Złącza są oznaczone rozmiarem nominalnym, a dwa rozmiary używane w większości urządzeń gospodarstwa domowego to 3/8 cala i 1/2 cala, podczas gdy rozmiary 3/4 cala i 1 cala są zazwyczaj zarezerwowane dla urządzeń o większym nakładzie mocy, takich jak duże podgrzewacze wody i piece. Aby wybrać odpowiedni rozmiar, dopasuj złącze żeńskie na każdym końcu złącza do rozmiaru gwintu wybitego na zaworze urządzenia i na zaworze odcinającym, a następnie sprawdź, czy znamionowa wydajność wejściowa tego nominalnego rozmiaru jest równa lub większa niż maksymalna liczba BTU na godzinę wydrukowana na tabliczce znamionowej urządzenia.
A Elastyczne złącze gazowe ze stali nierdzewnej do pieca Instalacje mają najczęściej średnicę 1/2 cala, podczas gdy wiele kompaktowych lub przenośnych urządzeń kuchennych wykorzystuje mniejsze złącze 3/8 cala. Większe asortymenty komercyjne i jednostki kombinowane czasami wymagają złączki 3/4 cala, dlatego przed zamówieniem złącza zamiennego należy zawsze sprawdzić tabliczkę znamionową urządzenia.
Dlaczego prawidłowy rozmiar ma znaczenie w przypadku elastycznego węża gazowego ze stali nierdzewnej
Zbyt małe złącze ogranicza przepływ gazu do urządzenia, co może prowadzić do słabej wydajności palnika, powolnego odzyskiwania podgrzewacza wody lub trudności w osiągnięciu przez urządzenie mocy znamionowej. Z drugiej strony zbyt duże złącze nie będzie prawidłowo nakręcone na zawór urządzenia lub zawór odcinający, a wciśnięcie niedopasowanego złącza może spowodować uszkodzenie gwintu zarówno na złączu, jak i na zaworze. Ponieważ parametry wejściowe urządzenia różnią się w zależności od marki i modelu, rozmiar nominalny, który działał na starym urządzeniu, nie jest automatycznie odpowiedni do jego wymiany, dlatego przy każdej wymianie urządzenia należy sprawdzać tabliczkę znamionową.
Różni się to nieco od sposobu, w jaki a złącze gazu csst rozmiar systemu. Złącze gazowe CSST jest zazwyczaj częścią ciągłego ciągu falistej rurki ze stali nierdzewnej, która rozprowadza gaz z licznika lub kolektora do wielu urządzeń w całej konstrukcji, więc jego rozmiar jest obliczany na podstawie całkowitego podłączonego obciążenia i długości każdego odcinka przy użyciu tabeli rozmiarów, a nie na podstawie pojedynczego złącza urządzenia. Natomiast elastyczny wąż gazowy ze stali nierdzewnej używany wyłącznie jako złącze urządzenia musi pasować jedynie do dwóch złączek, pomiędzy którymi jest umieszczony.
Typowe rozmiary nominalne i dopasowanie urządzeń
Poniższa tabela podsumowuje, jak nominalne rozmiary złączy zazwyczaj odpowiadają typowym domowym urządzeniom gazowym. Liczby te mają charakter ogólny i dlatego dokładna maksymalna moc wejściowa podana na tabliczce znamionowej urządzenia powinna zawsze mieć pierwszeństwo przed wszelkimi ogólnymi tabelami.
| Rozmiar nominalny | Typowe urządzenie | Wspólne połączenie gwintowe | Około. Maksymalne wejście |
|---|---|---|---|
| 3/8 cala | Kompaktowa kuchenka, przenośna płyta kuchenna | 3/8 cala FIP | Około 40 000 BTU/godz |
| 1/2 cala | Kuchenka gazowa lub kuchenka, suszarka gazowa | 1/2 cala FIP | Około 75 000 BTU/godz |
| 3/4 cala | Gazowy podgrzewacz wody, piec gazowy | 3/4 cala FIP | Około 150 000 BTU/godz |
| 1 cal | Duży piec, zasilanie kolektorowe | 1 cal FIP | Około 300 000 BTU/godz |
Przybliżone maksymalne wejście według nominalnego rozmiaru złącza
Rysunek 1. Przybliżony maksymalny sygnał wejściowy urządzenia związany z każdym nominalnym rozmiarem złącza.

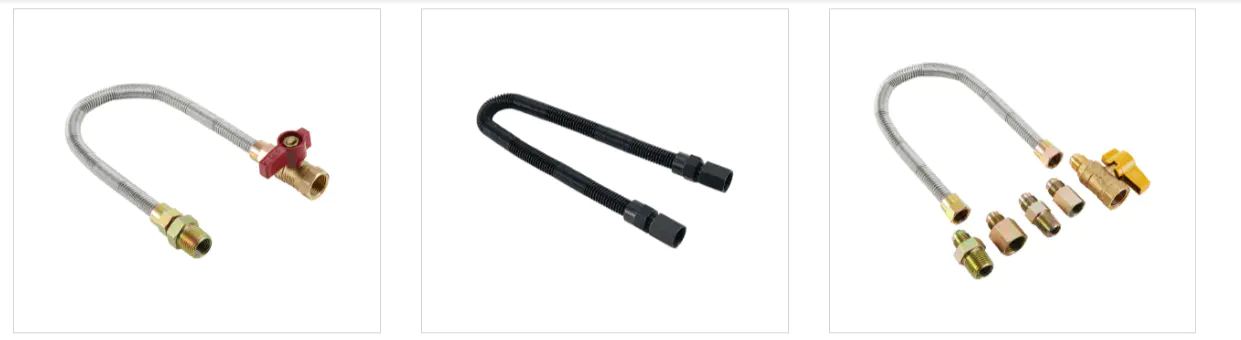

Elastyczne złącze gazowe ze stali nierdzewnej w porównaniu z opcjami pokrytymi CSST i PCV
Kupujący często muszą wybierać pomiędzy modelem gołym Elastyczne złącze gazowe ze stali nierdzewnej , dłuższy bieg złącze gazu csst , oraz Złącze gazowe powlekane PCV . Wszystkie trzy mają ten sam rdzeń z falistej stali nierdzewnej, ale są zbudowane i wykończone do różnych zastosowań. Poniższa tabela i wykres przedstawiają ogólne porównanie tych trzech opcji pod względem funkcjonalności, a nie ceny.
| Funkcja | Elastyczne złącze gazowe ze stali nierdzewnej | Złącze gazu CSST | Złącze gazowe powlekane PCV |
|---|---|---|---|
| Materiał bazowy | Falista stal nierdzewna | Falista stal nierdzewna | Falista stal nierdzewna with PVC jacket |
| Typowe zastosowanie | Podłączenie pojedynczego urządzenia | Cała instalacja gazowa w budynku | Podłączenie pojedynczego urządzenia |
| Wykończenie powierzchni | Goła lub lekko wykończona stal nierdzewna | Często w kurtce na całej długości | Kolorowa powłoka zewnętrzna, zwykle żółta |
| Wspólny zakres długości | Krótko, urządzenie do zaworu | Długie biegi od pokoju do pokoju | Krótko, urządzenie do zaworu |
Przykładowe porównanie kluczowych czynników wyboru
Rysunek 2. Przykładowe porównanie bezpośrednie, które nie pochodzi z konkretnego raportu z testów.
Jak średnica cewki i grubość ścianki wpływają na promień zgięcia
Wzór marszczenia na a elastyczny wąż gazowy ze stali nierdzewnej dzięki temu można go zginać wokół szafek, zaworów offsetowych i ciasnych przestrzeni użytkowych bez załamań. Wraz ze wzrostem rozmiaru nominalnego ogólnie wzrasta również grubość ścianki i średnica cewki, co zwiększa minimalny promień, na jaki można zgiąć wąż, zanim pofałdowania zaczną się spłaszczać lub pękać pod wpływem powtarzającego się zginania. Złącze, które jest zgięte mocniej niż jego minimalny promień znamionowy, traci pole przekroju poprzecznego w punkcie zgięcia, co zmniejsza efektywny przepływ, mimo że nominalny rozmiar złączki nie uległ zmianie.
Zalecany minimalny promień zgięcia według rozmiaru nominalnego
Rysunek 3. Ogólny trend wzrostu minimalnego promienia zgięcia wraz z nominalnym rozmiarem złącza.
Trwałość cyklu elastycznego dla różnych typów powłok
Powtarzające się zginanie podczas serwisowania, przenoszenia i czyszczenia urządzenia jest jednym z głównych powodów, dla których złącze urządzenia ostatecznie wymaga wymiany. Gołe wykończenie ze stali nierdzewnej, a Wąż gazowy ze stali nierdzewnej powlekany na żółto , oraz Złącze gazowe powlekane PCV wszystkie wykorzystują ten sam rdzeń falisty, zatem na ich trwałość przy zginaniu wpływa głównie grubość ścianki, głębokość pofałdowania oraz odporność powłoki zewnętrznej na ścieranie w miejscach, w których wąż styka się z krawędzią szafki lub kontuarem. Poniższa ilustracja przedstawia ogólne porównanie względnej trwałości cyklu zginania i nie jest zaczerpnięta z konkretnego opublikowanego testu.
Przykładowy względny wskaźnik trwałości cyklu zginania
Rysunek 4. Tylko indeks ilustracyjny, mający na celu pokazanie względnego wzorca, a nie dokładnych zmierzonych wartości.
Tam, gdzie zwykle używany jest wąż gazowy ze stali nierdzewnej powlekany na żółto
A Wąż gazowy ze stali nierdzewnej powlekany na żółto to standardowe łączniki faliste ze stali nierdzewnej z dodatkowym płaszczem zewnętrznym, najczęściej wykończone w kolorze żółtym, dzięki czemu można je szybko rozpoznać wśród innych elastycznych linii w kuchni lub pomieszczeniu gospodarczym. Powłoka dodaje warstwę odporną na ścieranie i tłuszcz na rdzeń ze stali nierdzewnej, co jest przydatne w ruchliwych środowiskach kuchennych, gdzie złącze może przez lata ocierać się o krawędzie szafki, narzędzia do czyszczenia lub rozlany płyn kuchenny. Typowe miejsca, w których pojawia się ten typ złącza, są następujące.
- Kuchenki gazowe do użytku domowego i komercyjnego umieszczone w obszarach kuchennych o dużym natężeniu ruchu
- Suszarki gazu zlokalizowane w pomieszczeniach gospodarczych, gdzie wąż może być widoczny i charakteryzuje się identyfikacją kolorystyczną
- Instalacje, w których technik chce jednym rzutem oka wizualnie oddzielić przewód gazowy od pobliskich przewodów wodociągowych lub kanalizacyjnych
- Projekty modernizacyjne, w których preferowane jest dopasowanie koloru powłoki istniejącego złącza, aby uzyskać spójny wygląd
Dodana kurtka nie zmienia podstawowej logiki rozmiaru nominalnego omówionej wcześniej w tym artykule. Dobór rozmiaru złącza powlekanego na żółto nadal sprowadza się do dopasowania gwintów montażowych na obu końcach i potwierdzenia wydajności znamionowej z tabliczką znamionową urządzenia.
Błędy w doborze, które zmniejszają wydajność urządzenia
Większość skarg dotyczących rozmiaru wynika z niewielkiej liczby powtarzających się błędów podczas wyboru lub montażu.
- Wybór długości łącznika opiera się wyłącznie na odległości od otworu w ścianie, a nie na rzeczywistym położeniu zaworu.
- Zakładając, że każdy zakres gazów ma ten sam rozmiar nominalny, bez sprawdzania tabliczki znamionowej bieżącego urządzenia.
- Ponowne użycie starszego złącza w urządzeniu zastępczym bez sprawdzenia, czy rozmiar złączki wlotowej jest nadal zgodny.
- Pominięcie różnicy pomiędzy etykietą nominalnego rozmiaru złącza a jego rzeczywistą wewnętrzną średnicą przepływu.
- Mieszanie typów gwintów pomiędzy zaworem odcinającym a złączką, co może powodować słabe uszczelnienie złącza.
Wybór producenta elastycznego złącza gazowego ze stali nierdzewnej
Po zidentyfikowaniu prawidłowego rozmiaru i rodzaju powłoki należy podjąć następną decyzję producent elastycznych złączy gazowych ze stali nierdzewnej źródła, szczególnie w przypadku kupujących składających zamówienia masowe lub powtarzające się. Niezawodny dostawca złączy gazowych ze stali nierdzewnej powinien być w stanie utrzymać stałą głębokość pofałdowania i grubość ścianki w różnych seriach produkcyjnych, ponieważ nawet niewielkie różnice w tych wymiarach zmieniają zarówno promień zgięcia, jak i znamionową przepustowość omówioną wcześniej w tym artykule.
Dla kupujących poszukujących Hurtownia elastycznych złączy gazowych warto potwierdzić, że fabryka może dostarczyć pełny zakres rozmiarów nominalnych od 3/8 cala do 1 cala, wraz z wieloma opcjami powlekania, w tym wykończeniami ze stali nierdzewnej, powlekanymi PCV i powlekanymi na żółto, dzięki czemu pojedyncze zamówienie może obejmować kilka kategorii urządzeń jednocześnie. Porównując A producent złączy gazowych Chiny kupujący z siedzibą w tym kraju, przydatne pytania, które należy zadać, obejmują: w jaki sposób surowy materiał w kręgach jest przesiewany przed formowaniem, w jaki sposób monitoruje się procesy falowania i splatania podczas produkcji oraz czy przed pakowaniem sprawdzane są gwinty montażowe względem mierników referencyjnych.
An Złącze gazowe ze stali nierdzewnej OEM program jest często najskuteczniejszą ścieżką dla dystrybutorów i marek urządzeń, które potrzebują niestandardowych średnic cewek, niestandardowych długości lub markowych opakowań, w tym dedykowanego Elastyczne złącze gazowe ze stali nierdzewnej do pieca linia zbudowana wokół konkretnej platformy urządzeń. Kluczowe punkty oceny zazwyczaj obejmują następujące elementy.
- Skala produkcji i możliwość utrzymania stałej grubości ścianki przy dużych zamówieniach
- Zakres rozmiarów nominalnych i opcji powlekania oferowanych przez jedną fabrykę
- Obsługa niestandardowej długości cewek, konfiguracji dopasowania i pakowania dla programów OEM
- Udokumentowana kontrola procesu od selekcji surowców po kontrolę końcową
O firmie Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. to profesjonalne przedsiębiorstwo zajmujące się badaniami, projektowaniem, produkcją i sprzedażą mieszków ze stali nierdzewnej, którego zadaniem jest dostarczanie bezpiecznych i trwałych, elastycznych rozwiązań w zakresie połączeń dla gazu, instalacji wodno-kanalizacyjnych, ogrzewania i dziedzin pokrewnych. Firma działa jako producent elastycznych złączy gazowych ze stali nierdzewnej OEM oraz fabryka niestandardowych złączy gazowych CSST ODM, wspierając nabywców, którzy potrzebują standardowych linii produktów lub w pełni dostosowanych specyfikacji.
Obiekt zajmuje powierzchnię 35 mu i obejmuje 18 000 metrów kwadratowych standardowych warsztatów produkcyjnych, wspieranych przez systemy zarządzania m.in. ISO9001, ISO14001 i ISO45001 . Uznawana za krajowe przedsiębiorstwo zaawansowanych technologii i ekologiczną fabrykę, firma Haoyin kieruje się filozofią produkcji opartą na spójności i jakości, w ramach procesu obejmującego kontrolę surowców i projekt konstrukcyjny, poprzez produkcję, testowanie wydajności i wsparcie posprzedażne.
Poproś o specyfikacje produktu i informacje o sprzedaży hurtowej
Kupujący, którzy określili rozmiar nominalny, rodzaj powłoki i długość potrzebną do swojego projektu, mogą przesłać specyfikacje urządzenia w celu uzyskania rekomendacji pasującego produktu. Czy wymaganiem jest małe zamówienie próbne A Elastyczne złącze gazowe ze stali nierdzewnej dla pojedynczej linii produktów, luzem Hurtownia elastycznych złączy gazowych zamówienie, lub Złącze gazowe ze stali nierdzewnej OEM program z niestandardowym oznakowaniem marki, podzieleniem się typem urządzenia, wymaganymi rozmiarami nominalnymi i docelowym wykończeniem powłoki, pomaga przyspieszyć reakcję dzięki dokładnym arkuszom specyfikacji.
Często zadawane pytania
-
Pytanie 1. Co to jest elastyczne złącze gazowe ze stali nierdzewnej
Jest to falista rura ze stali nierdzewnej wyposażona w końcówki przyłączeniowe, używana do łączenia urządzenia gazowego z zaworem odcinającym, zapewniająca jednocześnie pewną elastyczność w ułożeniu i rozmieszczeniu urządzenia.
-
Pytanie 2. Jak działa elastyczne złącze gazowe ze stali nierdzewnej
Falista konstrukcja ścianki pozwala rurze zginać się wokół przeszkód, jednocześnie bezpiecznie transportując gaz pomiędzy zaworem odcinającym a złączką wlotową urządzenia.
-
Pytanie 3. Jakie są zalety złączy gazowych ze stali nierdzewnej
Łączą w sobie elastyczność ułatwiającą instalację z trwałym metalowym rdzeniem, który wytrzymuje wielokrotne zginanie podczas czyszczenia, serwisowania lub wymiany urządzenia.
-
Pytanie 4. Jak długo wytrzymuje elastyczne złącze gazowe ze stali nierdzewnej
Żywotność zależy od warunków montażu i częstotliwości zginania złącza, dlatego rozsądną praktyką jest okresowa kontrola wzrokowa pod kątem zużycia w punktach zgięcia.
-
Pytanie 5. Czy elastyczne złącza gazowe ze stali nierdzewnej są bezpieczne w użyciu?
W przypadku zastosowania prawidłowego rozmiaru nominalnego, pasujących złączek gwintowanych i ścieżki prowadzenia pozbawionej załamań lub ostrych zagięć, ten typ złącza jest powszechnie stosowaną metodą podłączania urządzeń.
-
Pytanie 6. Czy elastyczne złącza gazowe można stosować do gazu ziemnego?
Tak, ten typ złącza jest powszechnie używany do podłączania urządzeń na gaz ziemny w budynkach mieszkalnych i małych obiektach komercyjnych.
-
Pytanie 7. Czy elastyczne złącza gazowe można stosować do propanu?
Tak, ta sama konstrukcja z falistej stali nierdzewnej jest również stosowana do połączeń urządzeń na propan, a dobór złączki zależy od rozmiaru gwintu urządzenia i zaworu.
-
Pytanie 8. Czy złącza gazowe ze stali nierdzewnej są odporne na korozję
Nierdzewny steel is generally selected for this application because of its resistance to corrosion compared with many other metals, which supports a longer service life in kitchen and utility environments.
-
Pytanie 9. Z jakiego materiału wykonuje się elastyczne złącza gazowe
Rura rdzeniowa jest wykonana z falistej stali nierdzewnej i w zależności od linii produktów może pozostać goła lub wykończona powłoką zewnętrzną, np. PCV lub żółtym płaszczem ochronnym.
-
Pytanie 10. Jaka jest różnica między CSST a złączem pokrytym PCV
Rurki łączące gazu CSST są zwykle używane w przypadku dłuższych odcinków dystrybucyjnych w całej konstrukcji, podczas gdy złącze gazowe pokryte PCV to produkt o krótszej długości, przeznaczony do łączenia jednego urządzenia z jego zaworem odcinającym.
