Jeśli chodzi o podłączenie gazu urządzeń bezpiecznie i niezawodnie, rodzaj wybranego złącza ma większe znaczenie, niż większość ludzi zdaje sobie sprawę. Elastyczne złącza gazowe ze stali nierdzewnej zapewniają doskonałą trwałość, odporność na korozję i trwałość w porównaniu do gumowych złączy gazowych co czyni je preferowanym wyborem zarówno do zastosowań mieszkaniowych, jak i komercyjnych. Złącza gumowe, choć kiedyś powszechne, obecnie są w dużej mierze wycofywane na rzecz bezpieczniejszych alternatyw metalowych. W tym przewodniku omówiono najważniejsze różnice, dane dotyczące wydajności i praktyczne wskazówki, które pomogą Ci dokonać właściwego wyboru.
Jakie są Stal nierdzewna i gumowe złącza gazowe?
Złącze gazowe to elastyczny wąż lub rurka łącząca przewód doprowadzający gaz z urządzeniem, takim jak kuchenka, suszarka, podgrzewacz wody lub piec. Złącza te muszą wytrzymywać wahania ciśnienia, niewielkie ruchy i długotrwałe narażenie na ciepło, wilgoć i sam gaz.

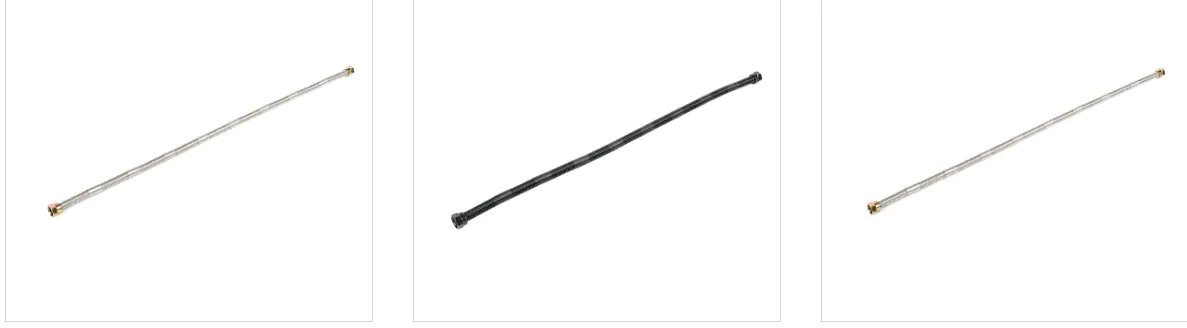

Elastyczne złącza gazowe ze stali nierdzewnej
A elastyczne złącze gazowe ze stali nierdzewnej jest zbudowany z falistej rurki ze stali nierdzewnej, zwykle gatunku 304 lub 316, uformowanej w kształt przypominający mieszek, który zapewnia elastyczność i ruch. Wiele wersji jest wyposażonych w ochronną kurtkę zewnętrzną — np Złącze gazowe pokryte PCV lub Wąż gazowy ze stali nierdzewnej powlekany na żółto — co dodaje dodatkową warstwę ochrony przed ścieraniem mechanicznym, wilgocią i chemikaliami. Format CSST (rurki faliste ze stali nierdzewnej) jest powszechnie przyjętą wersją stosowaną w systemach dystrybucji gazu w całym domu.
Gumowe złącza gazowe
Tradycyjne gumowe złącza gazowe wykonane są z mieszanek kauczuku syntetycznego, często wzmocnionego tkaniną lub siatką drucianą. Chociaż były popularne w starszych instalacjach ze względu na niski koszt i łatwość użycia, guma z czasem ulega degradacji pod wpływem ciepła, światła UV, ozonu i niektórych związków gazowych. Większość przepisów budowlanych w Ameryce Północnej i Europie znacznie ogranicza lub zakazuje ich stosowania w nowych instalacjach gazowych.
Kluczowe różnice w skrócie
Poniższa tabela podsumowuje najważniejsze różnice w wydajności i bezpieczeństwie pomiędzy dwoma typami złączy.
| Funkcja | Stal nierdzewna Gas Connector | Gumowe złącze gazowe |
|---|---|---|
| Materiał | Stal nierdzewna 304/316 | Kauczuk syntetyczny / EPDM |
| Typowa długość życia | 20–30 lat | 5–10 lat |
| Odporność na korozję | Znakomicie | Słaby do umiarkowanego |
| Odporność na ciepło | Do 500°C (932°F) | Do ~120°C (248°F) |
| Zgodność z Kodeksem | Spełnia normy IPC, ANSI, ISO | Ograniczone w wielu regionach |
| Elastyczność | Wysoka (struktura mieszkowa) | Wysoki w stanie nowym, sztywnieje z wiekiem |
| Odporność na promieniowanie UV/ozon | Znakomicie | Znacząco ulega degradacji |
| Nadaje się do użytku na zewnątrz | Tak (zwłaszcza powlekane PCV) | Niezalecane |
Dlaczego stal nierdzewna z czasem przewyższa gumę
Różnica w wydajności pomiędzy stalą nierdzewną i gumą znacznie się zwiększa w miarę starzenia się złączy. Kauczuk jest polimerem organicznym — jest z natury podatny na utlenianie, degradację ozonu i zmęczenie spowodowane cyklami termicznymi. Badania przeprowadzone przez American Gas Association wykazały, że złącza gumowe mogą tracić nawet do 40% ich wytrzymałości na rozciąganie w ciągu pierwszych 8 lat w typowych warunkach użytkowania gazu w gospodarstwach domowych.
Dla kontrastu, A elastyczny wąż gazowy ze stali nierdzewnej utrzymuje integralność strukturalną przez tysiące cykli zginania bez pęknięć, wycieków i korozji. Konstrukcja mieszków falistych równomiernie rozprowadza naprężenia mechaniczne na złączu, zapobiegając uszkodzeniom zmęczeniowym nawet w środowiskach o wibracjach lub powtarzającym się ruchu urządzenia.
Prosty wykres słupkowy porównujący średnią trwałość użytkową potwierdza tę kwestię:
Średni okres użytkowania: typy złączy gazowych (lata)
Stal nierdzewna Flexible Gas Connector
25 lat
Złącze gazu CSST
20 lat
Złącze gazowe powlekane PCV
18–22 lata
Tradycyjne gumowe złącze gazowe
5–8 lat
Na podstawie standardowych warunków instalacji w budynkach mieszkalnych i branżowych danych referencyjnych
Zrozumienie złączy gazowych CSST i ich zalet
CSST (rurki faliste ze stali nierdzewnej) to wyspecjalizowana forma rurociągów gazowych ze stali nierdzewnej przeznaczona do dystrybucji gazu w całym budynku. W przeciwieństwie do krótkich złączy urządzeń, systemy złączy gazowych CSST przebiegają przez ściany, podłogi i sufity, aby dostarczać gaz z licznika do poszczególnych urządzeń w całej konstrukcji.
Do kluczowych zalet systemów CSST zalicza się:
- Szybszy montaż w porównaniu ze sztywną czarną rurą żelazną — skracając czas pracy nawet o 30–40% przy skomplikowanych pracach
- Możliwość pokonywania ciasnych przestrzeni i wokół przeszkód konstrukcyjnych bez konieczności stosowania wielu łączników
- Odporność sejsmiczna — CSST wygina się podczas ruchu gruntu, a nie pęka jak sztywna rura
- Certyfikowany zgodnie ze standardami ANSI LC-1 / CSA 6.26 w Ameryce Północnej i równoważnymi normami europejskimi
W przypadku instalacji CSST obowiązują wymagania dotyczące połączeń i uziemienia, mające na celu ograniczenie ryzyka przepięć związanych z wyładowaniami atmosferycznymi — jest to kwestia, którą wykwalifikowani technicy gazowniczy zawsze zajmują się podczas instalacji.
Wąż gazowy ze stali nierdzewnej powlekany PCV i żółty – do czego służy kurtka
Wiele nowoczesnych złączy ze stali nierdzewnej jest dostarczanych z ochronną powłoką polimerową. Dwa najczęstsze warianty, z którymi się spotkasz, to:
Złącze gazowe powlekane PCV
A Złącze gazowe pokryte PCV posiada warstwę polichlorku winylu wytłaczaną na mieszku ze stali nierdzewnej. Powłoka ta zapewnia odporność na ścieranie, przenikanie wilgoci, łagodną ekspozycję chemiczną i korozję powierzchni — jest to szczególnie cenne w wilgotnych pomieszczeniach gospodarczych, kuchniach na świeżym powietrzu lub w środowiskach przybrzeżnych, gdzie powietrze obciążone solą może przyspieszyć utlenianie powierzchni. Powłoka amortyzuje również złącze przed drobnymi uderzeniami podczas instalacji urządzenia.
Wąż gazowy ze stali nierdzewnej powlekany na żółto
The Wąż gazowy ze stali nierdzewnej powlekany na żółto to prawdopodobnie najbardziej rozpoznawalny format w sklepach z artykułami hydraulicznymi i AGD w Ameryce Północnej. Jasnożółta powłoka polimerowa spełnia podwójną funkcję: zapewnia takie same właściwości ochronne jak standardowa powłoka PCV, a jednocześnie działa jako identyfikator wizualny — kolor żółty powszechnie sygnalizuje „gaz ziemny” w instalacjach wodno-kanalizacyjnych i gazowych. To kodowanie kolorami zmniejsza ryzyko przypadkowych błędów podłączenia podczas instalacji.
Żaden rodzaj powłoki nie wpływa negatywnie na elastyczność ani zdolność wytrzymywania ciśnienia znajdującego się pod spodem węża ze stali nierdzewnej. Obydwa warianty powlekane nadają się do stosowania z gazem ziemnym i ciekłym propanem (LP/LPG).
Bezpieczeństwo i zgodność z kodeksem: co musisz wiedzieć
Bezpieczeństwo złączy gazowych jest ściśle regulowane i nie bez powodu — awaria złączy jest jedną z głównych przyczyn wycieków gazu w budynkach mieszkalnych. Oto podsumowanie najważniejszych wskaźników zgodności:
- ANSI Z21.24 / CSA 6.10 — Norma amerykańska/kanadyjska dotycząca złączy do urządzeń gazowych
- EN 14800 — Norma europejska dotycząca węży elastycznych do urządzeń gazowych
- Certyfikat produkcyjny ISO 9001 — zapewnia stałą jakość produkcji na poziomie fabryki
- Od połowy 2000 roku wiele jurysdykcji wyraźnie zabrania niepowlekanych złączy gumowych w nowych konstrukcjach
Ważne: Nawet na obszarach, gdzie złącza gumowe nie są całkowicie zakazane, większość przedsiębiorstw gazowniczych i ubezpieczycieli zdecydowanie zaleca wymianę na certyfikowane zamienniki ze stali nierdzewnej – szczególnie w przypadku złączy starszych niż 8–10 lat.
Jak wybrać odpowiednie złącze gazowe do swojego zastosowania
Wybór odpowiedniego złącza to coś więcej niż tylko wybranie stali nierdzewnej zamiast gumy. Weź pod uwagę następujące czynniki:
Integralność ciśnienia w czasie: stal nierdzewna vs guma (%)
Szacowane utrzymanie integralności ciśnienia w standardowych warunkach gazu w budynkach mieszkalnych
Według typu aplikacji
- Kuchnie i płyty kuchenne: Użyj certyfikowanego elastycznego złącza gazowego ze stali nierdzewnej o długości 18–36 cali, odpowiadającego wartości znamionowej urządzenia w BTU
- Suszarki gazowe: Wystarczy krótsze złącze (zwykle 12–18 cali); Wersje powlekane na żółto zapewniają przejrzystość wizualną w pralniach
- Podgrzewacze i piece wodne: Zalecane są złącza ze stali nierdzewnej odpornej na wysoką temperaturę; unikaj całkowicie gumy w pobliżu urządzeń wytwarzających wysoką temperaturę
- Grille zewnętrzne i grzejniki tarasowe: Wąż gazowy ze stali nierdzewnej powlekany PCV lub żółty, przeznaczony do użytku na zewnątrz, zapewnia najlepszą ochronę przed wpływem czynników atmosferycznych
- Dystrybucja w całym budynku: Systemy złączy gazowych CSST to profesjonalny standard, oferujący elastyczność prowadzenia i długą żywotność wewnątrz wnęk ściennych
Kluczowe parametry dotyczące rozmiaru i oceny
| Parametr | Typowy zasięg | Notatki |
|---|---|---|
| Średnica wewnętrzna | 3/8" – 3/4" | Dopasuj do rozmiaru wlotu gazu urządzenia |
| Długość | 12" – 72" | Nigdy nie przekraczaj maksymalnej długości producenta dla znamionowego BTU |
| Ciśnienie robocze | 0,5 PSI – 5 PSI (mieszkania) | Wyższe w celach komercyjnych; sprawdzić w zakładzie gazowniczym |
| Typ mocowania końcowego | 1/2" MIP, FIP, kielich | Przed zakupem potwierdź typ gwintu |
| Zgodność typu gazu | Gaz ziemny, LPG/LPG | Sprawdź etykietę; nie wszystkie złącza mają podwójne parametry |
Kiedy wymienić złącze gazowe — objawy, których nie należy ignorować
Nawet złącza ze stali nierdzewnej wymagają okresowej kontroli. Jeśli zaobserwujesz którykolwiek z poniższych objawów, natychmiast wymień złącze gazowe:
- Widoczne pęknięcia, pęknięcia lub wżery korozyjne na korpusie złącza lub złączkach
- Pogorszenie powłoki — łuszczenie się, pęcherzyki lub odbarwienia na złączach PCV lub pokrytych żółtą powłoką
- Jakikolwiek wykrywalny zapach gazu w pobliżu złącza łącznika — jest to sytuacja awaryjna; zamknij dopływ gazu i natychmiast wezwij technika
- Wiek złącza przekracza zalecany przez producenta okres użytkowania , zazwyczaj 10–20 lat, w zależności od rodzaju produktu
- Po każdym wydarzeniu sejsmicznym — nawet systemy CSST powinny być sprawdzane wzrokowo pod kątem deformacji w następstwie trzęsień ziemi
- A złącze gumowe w każdym wieku, w środowisku o wysokiej temperaturze lub na zewnątrz — zdecydowanie zaleca się wymianę na stal nierdzewną
